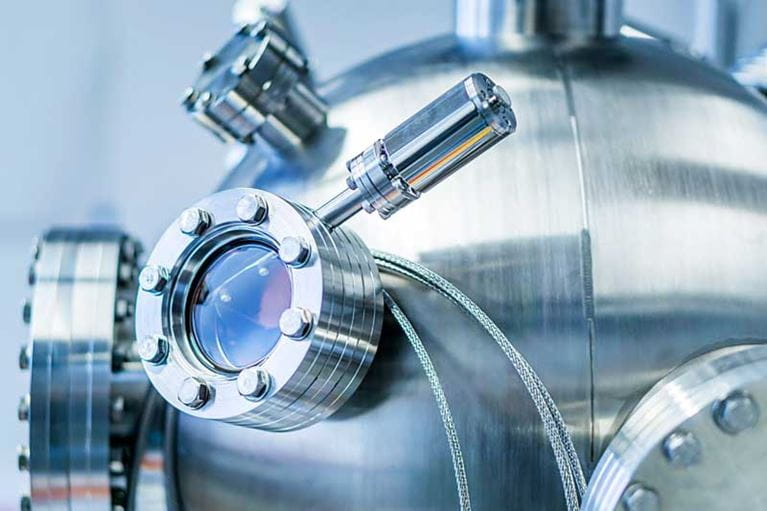

大物理學 – 機器診斷物理學不斷地引領世界在物質和能量方面取得令人興奮的新科學發現。在監測目標測試點時，這些實驗對數字化儀和示波器的精度、性能和尺寸提出了更高要求。6 系列緊湊型數字化儀采用獲獎的示波器用戶界面，具備行業領先的性能和小巧的外形，擁有泰克級別的可靠性，超越了上述要求。測試設備無疑更好。高能
咨詢電話：400-838-1718
大物理學 – 機器診斷物理學不斷地引領世界在物質和能量方面取得令人興奮的新科學發現。在監測目標測試點時，這些實驗對數字化儀和示波器的精度、性能和尺寸提出了更高要求。6 系列緊湊型數字化儀采用獲獎的示波器用戶界面，具備行業領先的性能和小巧的外形，擁有泰克級別的可靠性，超越了上述要求。測試設備無疑更好。
|  |

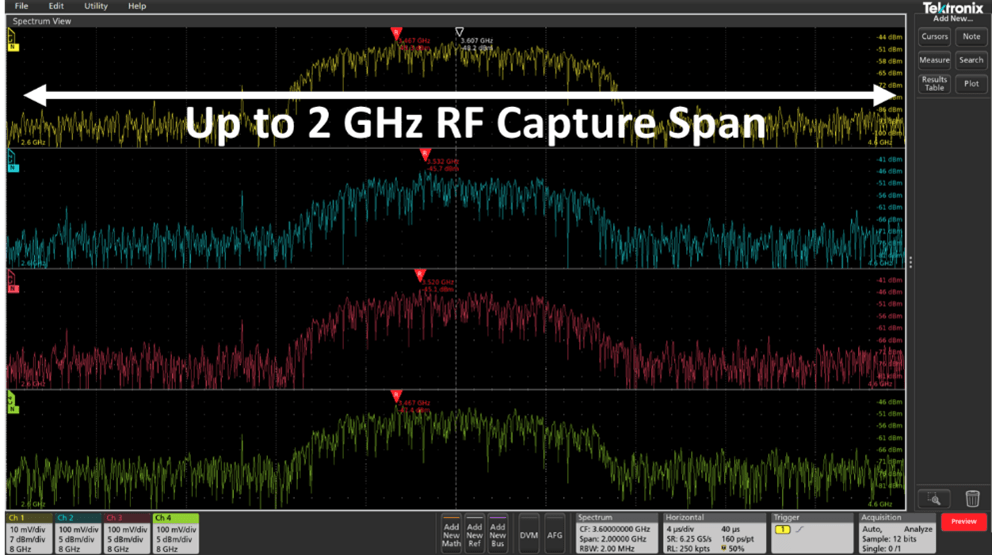

 | 具有 DDC 和 IQ 數據卸載功能的內置 Spectrum View（頻譜視圖）輸入不管您是頻譜分析儀專家還是臨時用戶，您都可以讓內置Spectrum View（頻譜視圖）功能即開始工作。泰克 TEK049 ASIC 擁有雙信號通路專利，其 ADC 和 DDC 可對時域和頻域進行獨立控制。 特點
|

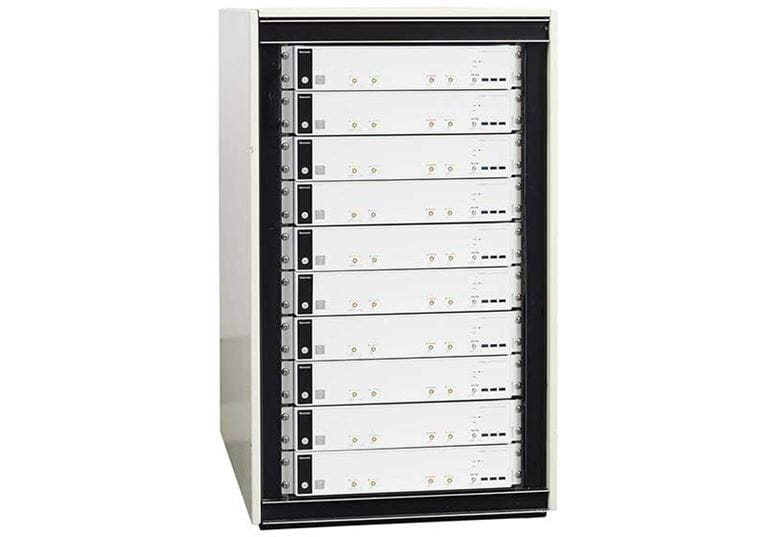

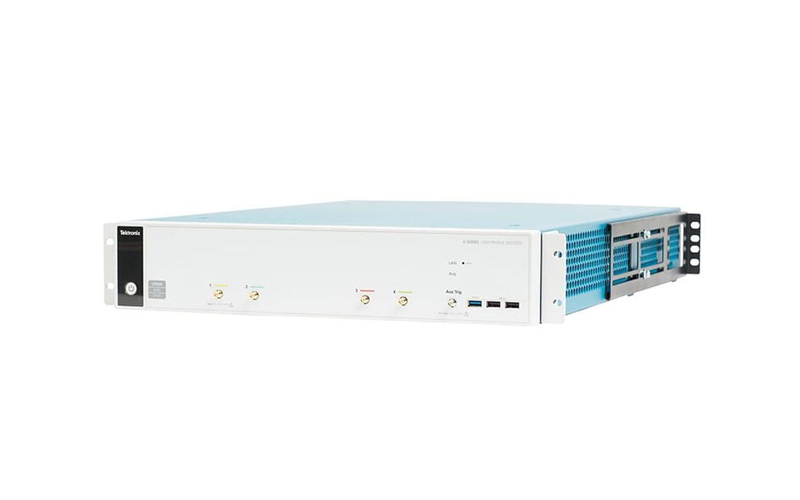

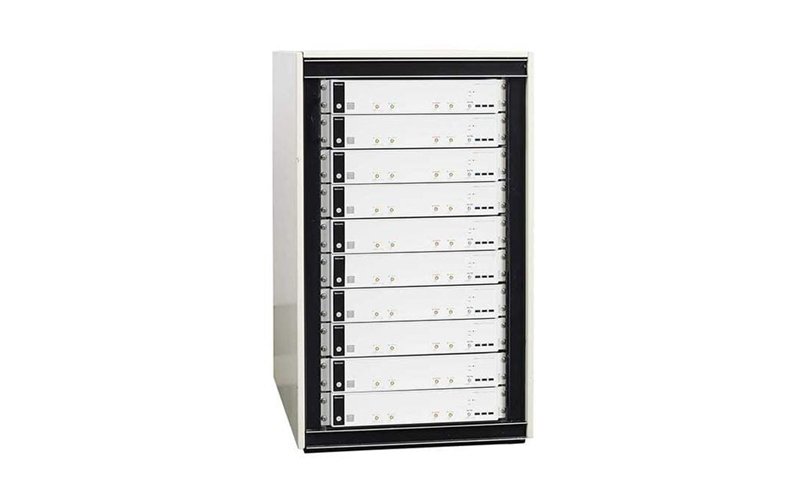

高帶寬制造，例如 5G 和 UWB更高的數據吞吐量正在推動5G mmWave、超寬帶、WiGig和汽車?yán)走_(dá)等多種技術的發展。6 系列緊湊型數字化儀是用于多通道系統的理想的中頻數字化儀，并將 4 條高性能 25 GS/s 通道融入到一個 2U 機架中。通過使用 DDC，可減少高達 30％ 的數據量，這意味著您可以更快地獲取數據以進行后處理。 特點
|  |

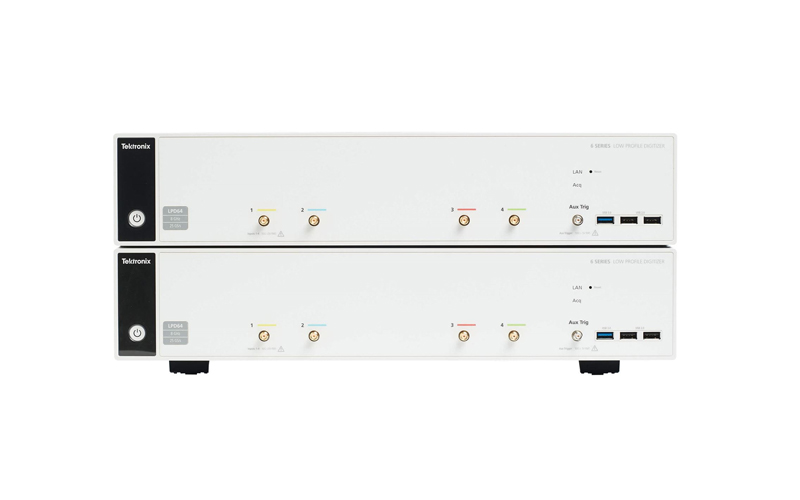

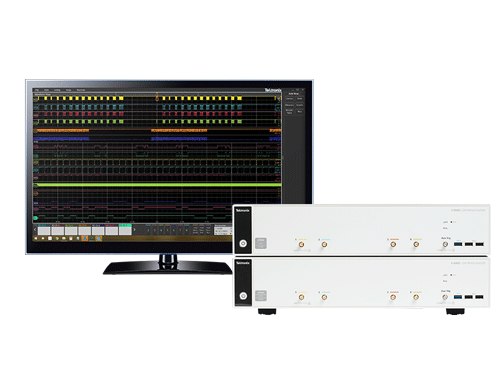

 | 同步多個高速數字化儀將兩個遠程數字化儀轉變成一臺虛擬儀器。發現、搜索和分析比以往任何時候都多的通道。 特點
|
| 特征 | LPD64 |
|---|---|
| 模擬輸入 | 4 |
| 帶寬（計算的上升時間） | 1 GHz (400 ps), 2.5 GHz (160 ps), 4 GHz (100 ps), 6 GHz (66.67 ps), 8 GHz (50 ps) |
| DC 增益精度 | 50 Ω: ±2.0% 1, (±2.0% @ 2 mV/div, ±4.0% @ 1 mV/div, 典型值) 50 Ω: ±1.0% 2的滿標度, (±1.0% 的滿標度 @ 2 mV/div, ±2.0% @ 1 mV/div, 典型值) |
| ADC 分辨率 | 12 位 |
| 垂直分辨率 (所有通道) | 8 位 @ 25 GS/s; 8 GHz 12 位 @ 12.5 GS/s; 4 GHz 13 位 @ 6.25 GS/s (High Res); 2 GHz 14 位 @ 3.125 GS/s (High Res); 1 GHz 15 位 @ 1.25 GS/s (High Res); 500 MHz 16 位 @ ≤625 MS/s (High Res); 200 MHz |
| 采樣率 | 25 GS/s, 所有通道上 |
| 記錄長度 | 125 M 點，所有通道上 (標配) 250 M 點，所有通道上 (選配) |
| 波形捕獲率 | >500,000 wfms/s (峰值檢測, 包絡采集模式), >30,000 wfms/s (所有其他采集模式) |
| 任意波形/函數發生器 (選配) | 13 種預先定義的波形類型，最高 50 MHz 輸出 |
| DVM | 4 位 DVM（產品注冊后免費） |
| 觸發頻率計數器 | 8 位頻率計數器（產品注冊后免費） |
1有保障的指標, 在 SPC 立即測試, 環境溫度每變化 5 °C 增加 2%。
2有保障的指標, 在 SPC 立即測試, 環境溫度每變化 5 °C 增加 1%。在滿標度時，有時用來與其他制造商進行對比。
