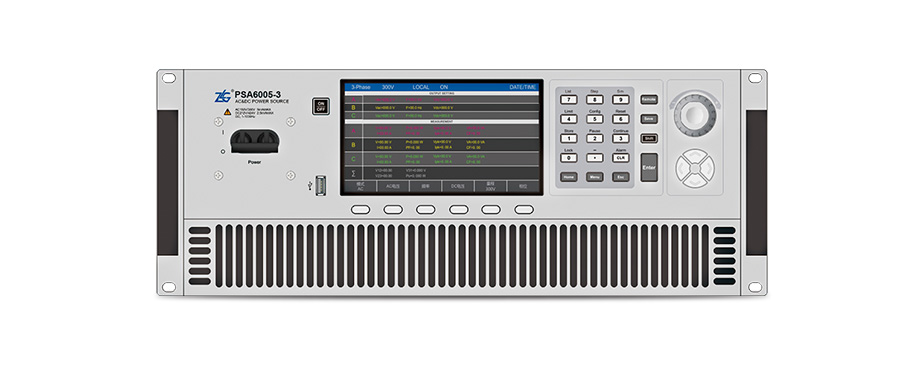

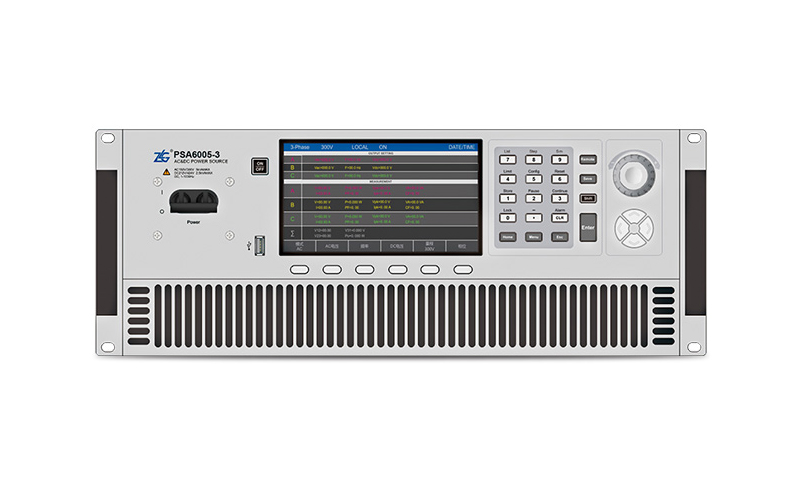

PSA系列高性能可編程交流電源前沿電源解決方案產品特色輸出交流電壓高達400Vac輸出直流電壓高達565Vdc寬輸出頻率范圍：1~5000Hz交流輸出功率：2~21kVA領先測試精度，可達<0.2%高功率密度設計，4U/6kW/3-Phase輸出模式：AC、DC、AC+DC3/4/5/6KW交流電源自由切換單相或三相模式可調初始/結束相位角、電壓變化率集成L
咨詢電話：400-838-1718
|
|
| 版本 | 波形庫 | List 功能 | Step功能 | 線路仿真 | 諧波仿真 | IEC4-11 | IEC4-13 | IEC4-14 | IEC4-28 | IEC4-29 |
|---|---|---|---|---|---|---|---|---|---|---|
| 專業版 | 任意波 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 |
| 標準版 | 正弦波 | 標配 | 標配 | 標配 | 無 | 標配 | 無 | 無 | 無 | 無 |
| 型號 | 版本 | 類型 | 相位數 | 交流功率 | 交流電壓 | 輸出頻率 | 直流功率 | 直流電壓 |
|---|---|---|---|---|---|---|---|---|
| PSA6002-1 | 標準版 | 開關型 | 單相 | 2.0kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 1.5kW | 標配：233/466V 選配：282/564V |
| PSA6002-1-Pro | 專業版 | |||||||
| PSA6003-3 | 標準版 | 開關型 | 單相&三相 | 3.0kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 2.2kW | 標配：233/466V 選配：282/564V |
| PSA6003-3-Pro | 專業版 | |||||||
| PSA6004-3 | 標準版 | 開關型 | 單相&三相 | 4.0kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 3.0kW | 標配：233/466V 選配：282/564V |
| PSA6004-3-Pro | 專業版 | |||||||
| PSA6005-3 | 標準版 | 開關型 | 單相&三相 | 5.0kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 3.7kW | 標配：233/466V 選配：282/564V |
| PSA6005-3-Pro | 專業版 | |||||||
| PSA6006-3 | 標準版 | 開關型 | 單相&三相 | 6.0kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 4.5kW | 標配：233/466V 選配：282/564V |
| PSA6006-3-Pro | 專業版 | |||||||
| PSA6010-3-SYS-Pro | 專業版 | 開關型 | 單相&三相 | 10.8kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 8.1kW | 標配：233/466V 選配：282/564V |
| PSA6013-3-SYS-Pro | 專業版 | 開關型 | 單相&三相 | 13.5kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 10kW | 標配：233/466V 選配：282/564V |
| PSA6016-3-SYS-Pro | 專業版 | 開關型 | 單相&三相 | 16.2kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 12kW | 標配：233/466V 選配：282/564V |
| PSA6021-3-SYS-Pro | 專業版 | 開關型 | 單相&三相 | 21.6kVA | 標配：165/330V 選配：200/400V | 標配：1~2500Hz 選配：1~5000Hz | 16kW | 標配：233/466V 選配：282/564V |
可調初始/結束相位角
高性能可編程交流電源可設置電壓初始相位角與結束相位角，常規應用是將初始相位角設置為90°，驗證電子產品開機最大峰值電流和浪涌電流。

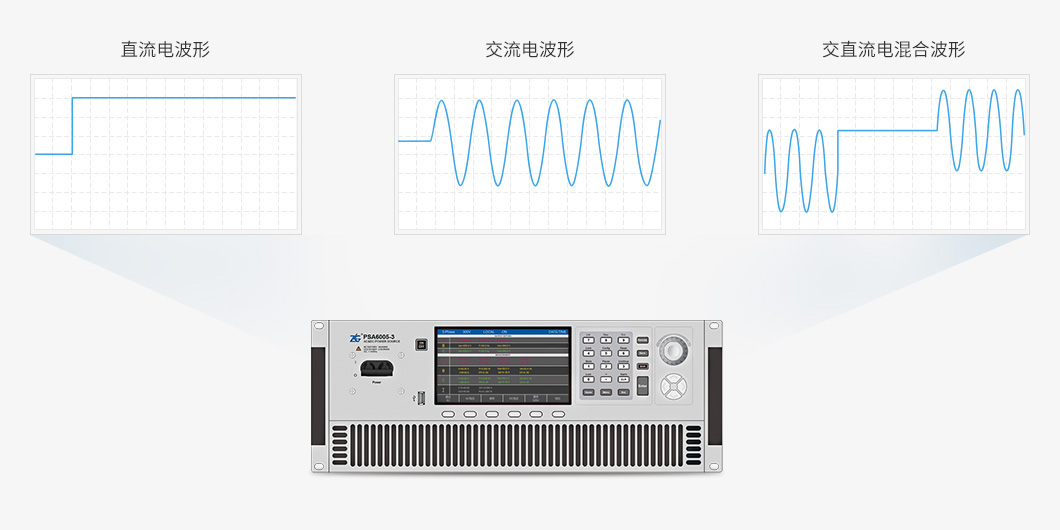

AC、DC、AC+DC輸出模式
高性能可編程交流電源不僅能單獨輸出交流電（AC）或直流電（DC），而且能輸出混合交直流電（AC+DC），適合于交/直伺服電源、工頻變壓器偏置、紋波注入等相關測試。

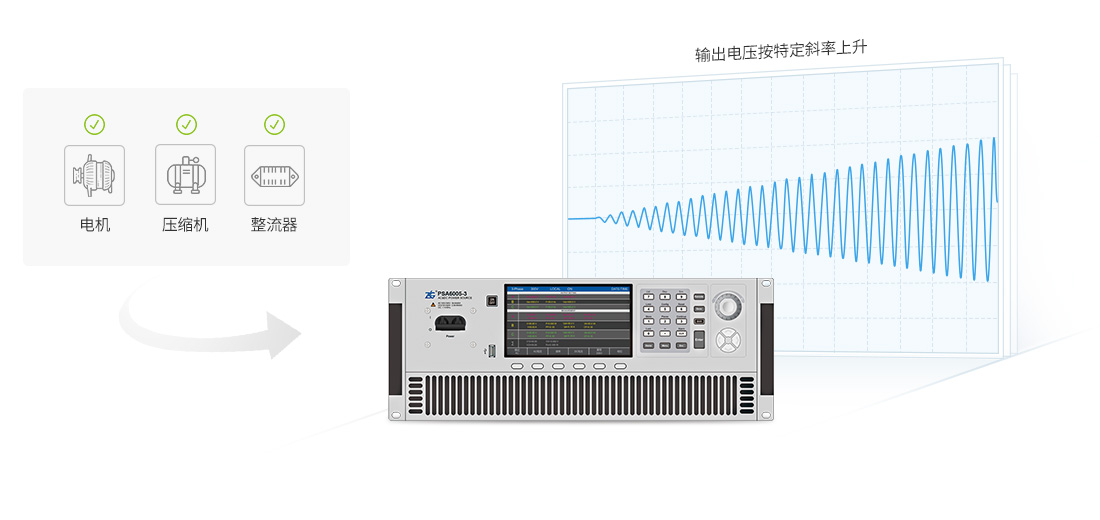

可調電壓升降斜率
高性能可編程交流電源具備可調輸出電壓的升降斜率，同時具備高電流波峰因數（允許輸出更高的峰值電流），適用于電機、壓縮機、整流器等非線性設備相關測試。

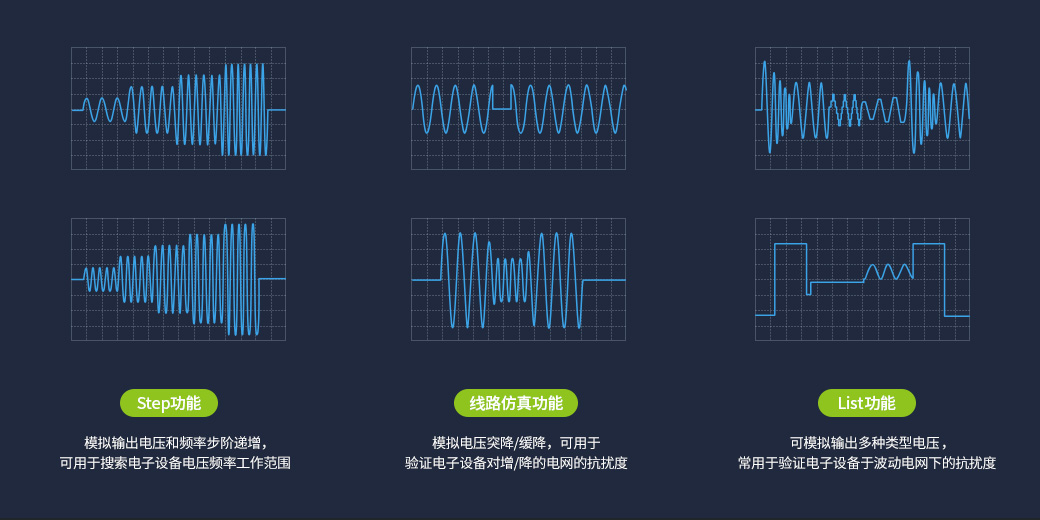

電網電壓波動仿真輸出
高性能可編程交流電源集成List、Step、線路仿真等功能，可直接設置電氣參數（如電壓、相位、頻率、時間等），精準模擬輸出突升突降、中斷等多種類型電壓，為電子產品性能和功能的驗證提供多種類型的電源輸入。對于復雜不易編輯的電壓，可將波形文件導入交流電源，交流電源能完整還原輸出，尤其適合于戶外光伏逆變器、通訊UPS等產品驗證測試。

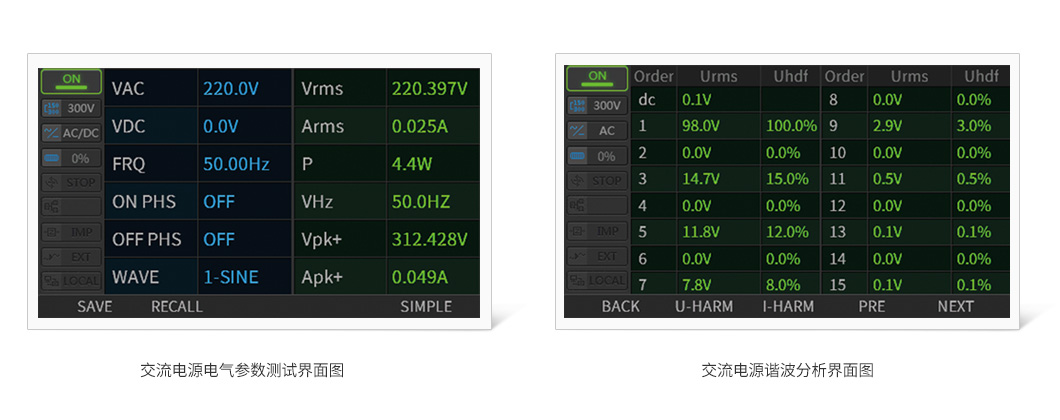

集成功能強大的功率計
高性能可編程交流電源集成功率計，實現電氣參數的精準量測，比如電壓、電流、頻率、有功功率、視在功率、諧波等，同時還具備達99次諧波分析。集成功率計與電源共用內部傳感器與線路，較常規電氣測試，可大大節省測試設備成本和接線時間。

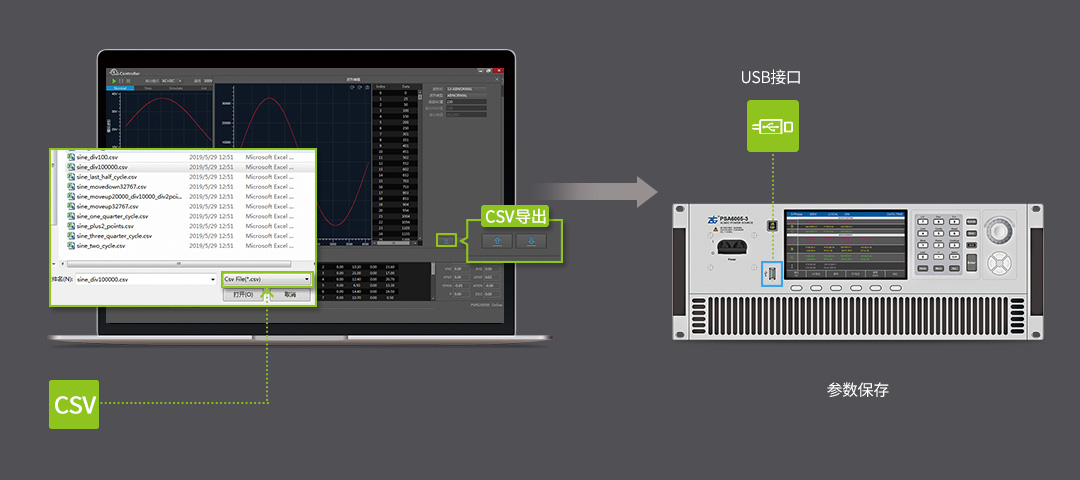

USB接口支持?jǐn)?shù)據導入和導出
高性能可編程交流電源的前面板USB接口支持?jǐn)?shù)據導入導出，包括系統參數、波形庫、編程波形參數。上位機軟件支持任意波形數據導入，有效簡化波形編輯工作。
